井式回火炉

简介

井式回火炉是一种型钢及钢板焊接而成的火炉，主要用途供一般金属机件在空气中进行回火以及铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

结构：

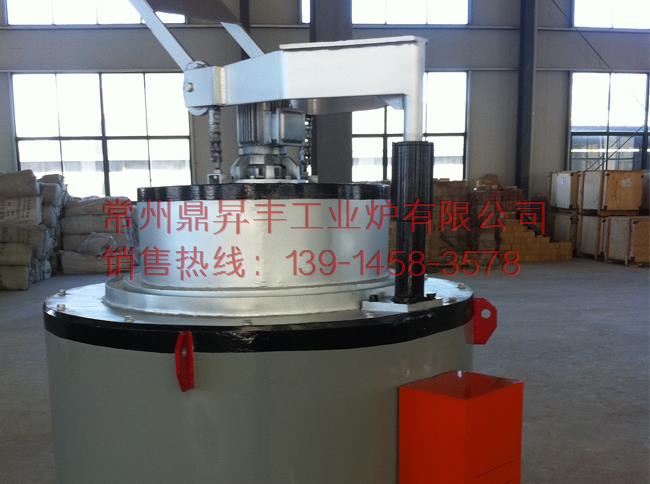

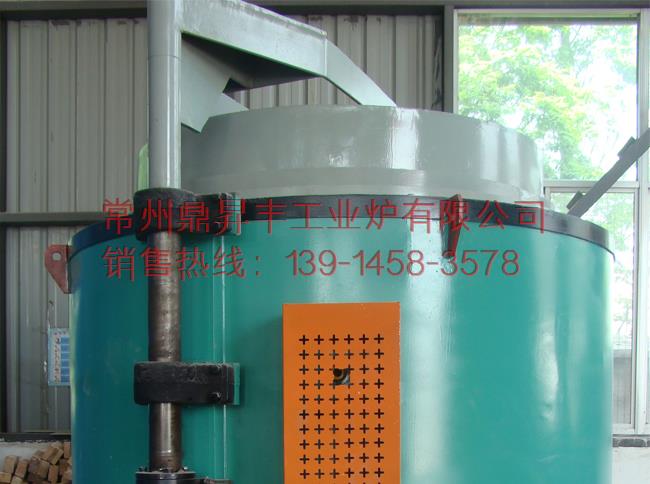

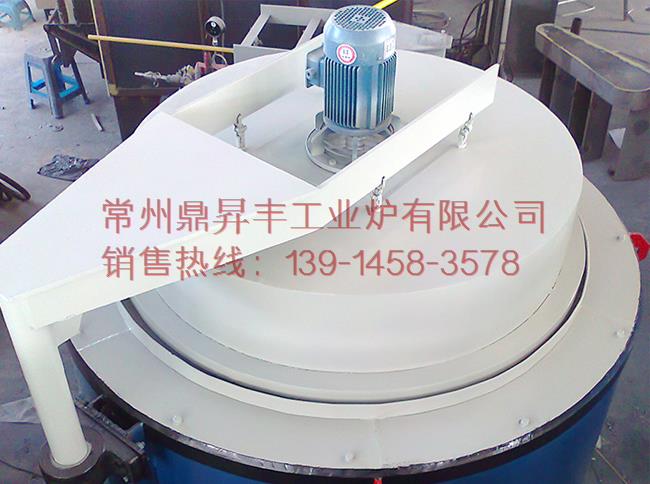

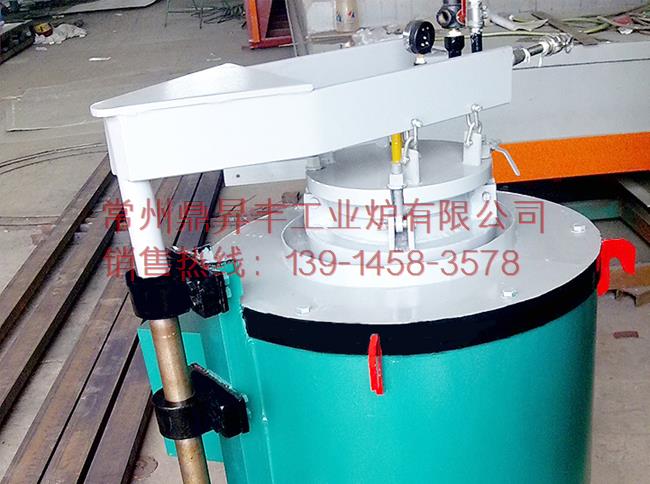

井式回火炉结构，外壳由钢板和型钢制成圆柱形炉体。炉盖内面采用不锈钢板制成。炉衬采用轻质节能微孔耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝纤维棉保温，间隙填充膨胀保温粉。电阻丝采用高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉膛内放置有不锈钢装料筐。炉盖采用手动扛杆升降。为了使工件均匀加热，在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机，工件在加热过程中，热空气在回火炉内上下循环以保证工件均匀加热。为保证操作在升降机构附近装有限位开关，此开关与回火炉控制柜电源联锁，炉盖关闭时（工作时）接通电源。当炉盖开启时限位开关即切断控制电源，因此加热元件的电源同时切断，以保证操作。井式回火炉出厂时配套自动控温柜，热电偶

用途：

井式回火炉系节能型周期作业式回火炉，供用于长轴、连杆、索具等悬挂加热型工件和一般金属机件在空气中进行回火，也适用于铝合金压铸件、活塞、铝板等轻合金机件淬火、退火、时效热处理之用。

主要技术参数:

4、装载量： 15000kg （含工装）

5、装料尺寸： Φ2800 × 1600mm

6、加热区高度： 2400mm

7、加热区温度均匀性： ≯ ± 3 ℃

8、控制精度： ± 1 ℃

9、炉壳温升： ≯ 50 ℃

10、区数： 3区

* 可为用户设计制造各种炉膛尺寸，不同规格的井式回火炉。
